Амартызацыйная пласціна гідраўлічнага запавольніка FAST для грузавіка Shacman

Амартызацыйная пласціна гідраўлічнага запавольніка FAST для грузавіка Shacman - гэта мантажны і ахоўны кампанент, які пастаўляецца Skyond і вырабляецца на нашым прадпрыемстве ў Кітаі. Гэтая дэмпферная пласціна прызначана для пнеўматычнага прапарцыйнага рэгулюючага клапана ў сістэмах гідраўлічных запавольнікаў FAST, якія звычайна сустракаюцца на цяжкіх грузавіках Shacman, уключаючы серыі X5000, X6000 і M3000S, а таксама іншых брэндаў, абсталяваных запавольнікамі FAST, такімі як Sinotruk HOWO, Yutong і Yaxing. Амартызацыйная пласціна запавольніка мацуецца непасрэдна на корпусе рэгулюючага клапана, замацоўваючы прапарцыйны клапан, які рэгулюе ціск паветра, які паступае ў масляны картэр запавольніка. Гэты кантроль ціску вызначае паток масла ў рабочую камеру, які, у сваю чаргу, рэгулюе тармазны момант. Зношаная або адсутная дэмпферная пласціна дазваляе празмернай вібрацыі дасягаць прэцызійнага клапана, што прыводзіць да няўстойлівага тармажэння, затрымкі ўключэння або поўнай адмовы клапана. Замена яго дэмпфернай пласцінай рэтардэра аднаўляе стабільную працу клапана і стабільную гідраўлічную сілу для больш бяспечнага запаволення аўтамабіля.

Перавагі прадукту

Засцерагае прапарцыйны клапан ад вібрацыі.

Амартызацыйная пласціна гідраўлічнага запавольніка FAST для грузавікоў Shacman трывала ўтрымлівае электрамагнітны прапарцыянальны клапан на корпусе запавольніка. Гэта прадухіляе рух клапана або скажэнне сігналу, выкліканае вібрацыяй на дарозе і падскокам транспартнага сродку, гарантуючы, што рэтардэр паслядоўна рэагуе на каманды кіроўцы.

Павялічвае тэрмін службы кампанентаў.

Паглынаючы энергію ўдару і вібрацыі, перш чым яна дасягне прапарцыйнага клапана, дэмпферная пласціна зніжае знос унутраных кампанентаў клапана, такіх як золотник, спружыны і саленоіды. Гэта азначае павелічэнне інтэрвалаў абслугоўвання і меншую колькасць замен клапанаў на працягу ўсяго тэрміну службы аўтамабіля.

Кампазітная метала-гумавая канструкцыя.

Сталёвая пласціна забяспечвае цвёрдае мацаванне і дакладнае пазіцыянаванне клапана, у той час як звязаны пласт гумы паглынае высокачашчынныя вібрацыі. Гэтая інтэграваная канструкцыя пазбаўляе ад неабходнасці ў асобных мантажных кранштэйнах і ізалятарах, спрашчаючы зборку клапана і памяншаючы патэнцыйныя месцы адмовы.

Захоўвае асноўныя перавагі тармажэння рэтардэра.

Стабільны прапарцыянальны клапан дазваляе рэтардэру забяспечваць поўны тармазны патэнцыял, запаволенне без зносу, стабільную працу без цеплавога згасання і зніжэнне нагрузкі на працоўныя тармазы і шыны. Для аператараў аўтапаркаў гэта азначае зніжэнне выдаткаў на тэхнічнае абслугоўванне і паляпшэнне эканоміі паліва.

Прамая замена OEM.

Мантажныя адтуліны, таўшчыня пліты і габарытныя памеры адпавядаюць спецыфікацыям арыгінальнага абсталявання. Ўстаноўка не патрабуе мадыфікацыі корпуса клапана або навакольных кампанентаў.

Асноўныя характарыстыкі

Якая роля дэмпфіравання?

Амартызацыйная пласціна гідраўлічнага рэтардэра FAST для грузавіка Shacman выконвае тры асноўныя функцыі ў сістэме кіравання рэтардэрам:

Надзейнае мацаванне. Пласціна моцна прыкручвае электрамагнітны прапарцыянальны клапан да корпуса запавольніка. Гэтая механічная фіксацыя прадухіляе зрушэнне або аслабленне клапана пад дзеяннем вібрацыі аўтамабіля, падтрымліваючы дакладнае выраўноўванне паміж клапанам і яго пнеўматычнымі і электрычнымі злучэннямі.

Гашэнне вібрацыі.Убудаваны пласт гумы паглынае і рассейвае энергію ўдараў і вібрацыі ад дарогі і трансмісіі. Без гэтага гашэння вібрацыя перадавалася б непасрэдна ўнутраным кампанентам клапана - золотнику, спружынам і саленоідам, выклікаючы заўчасны знос, няўстойлівую рэакцыю або поўную адмову.

Абарона цэласнасці сігналу.Ізалюючы клапан ад вібрацыі, амартызацыйная пласціна рэтардэра прадухіляе трапленне ілжывых сігналаў або іх скажэнняў у электронны блок кіравання. Прапарцыянальны клапан абапіраецца на дакладныя электрычныя сігналы ад ЭБУ для рэгулявання ціску паветра. Адскок кантактаў, выкліканы вібрацыяй, або перарывістыя злучэнні могуць прывесці да таго, што ECU памылкова растлумачыць становішча клапана, што прывядзе да няправільнага прымянення тармазнога моманту.

Для кіроўцы гэта азначае прадказальную, лінейную рэакцыю на тармажэнне ва ўсіх рэжымах працы запавольніка, ад функцыі спуску з пастаяннай хуткасцю да рэжымаў поўнага тармажэння.

Аб канструкцыі прадукту

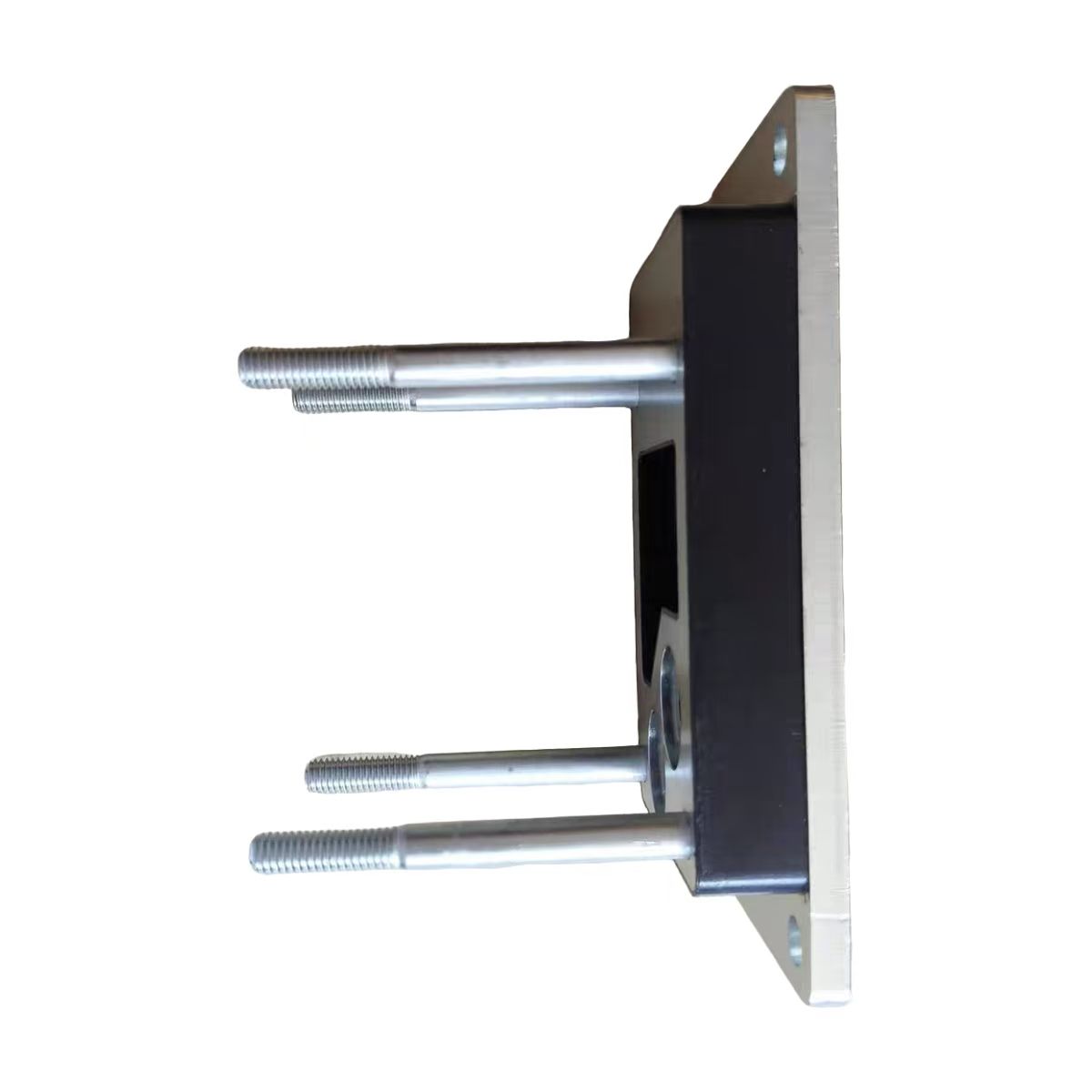

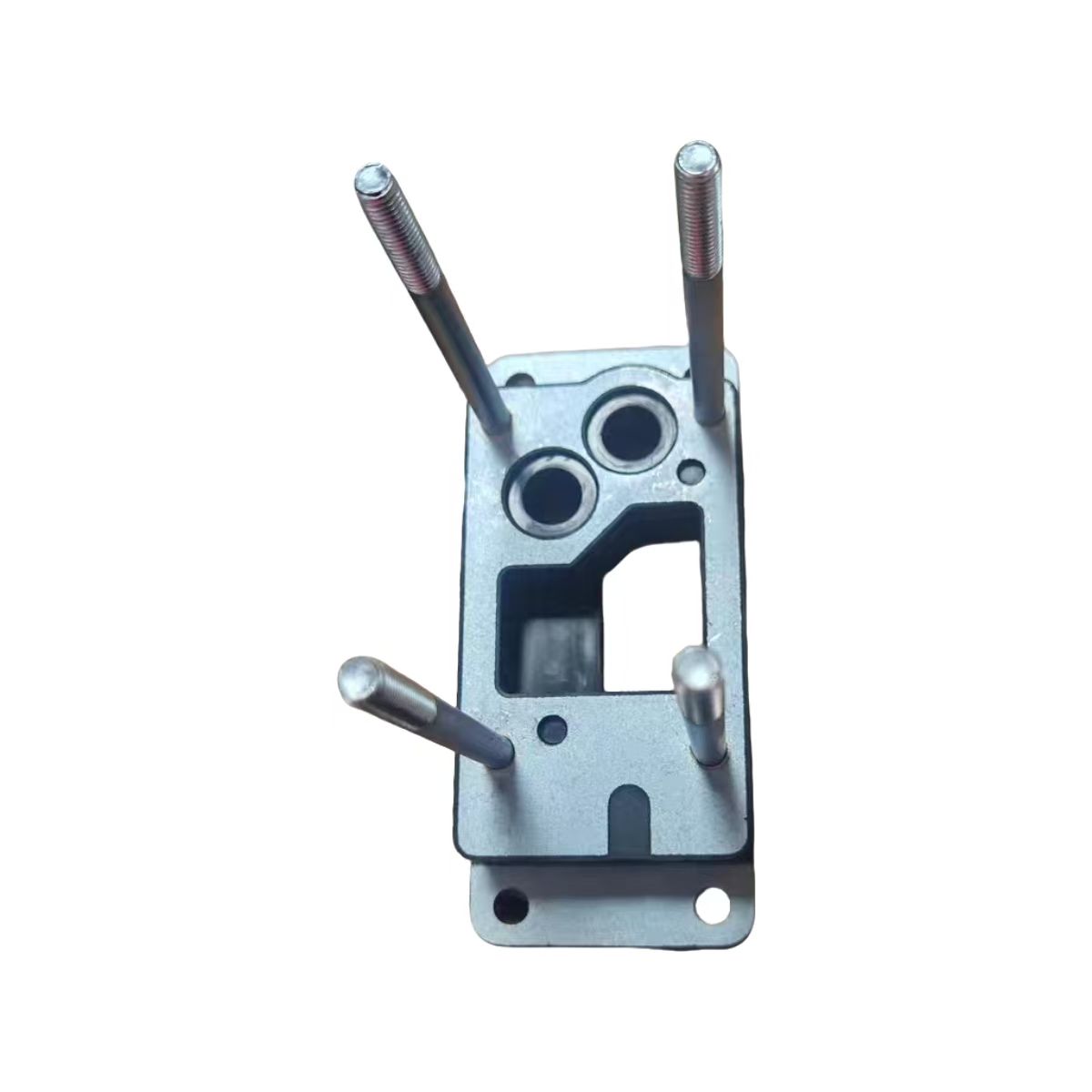

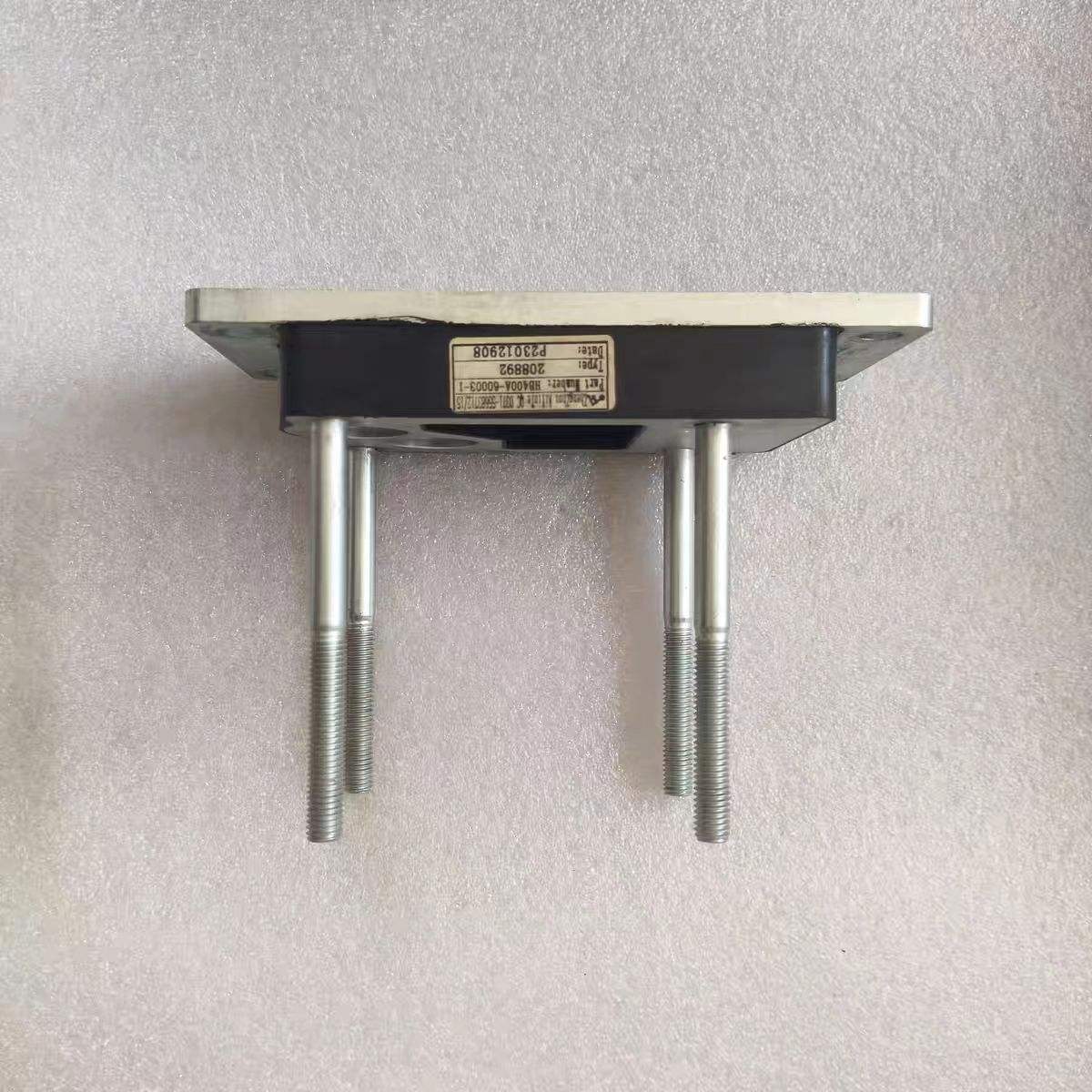

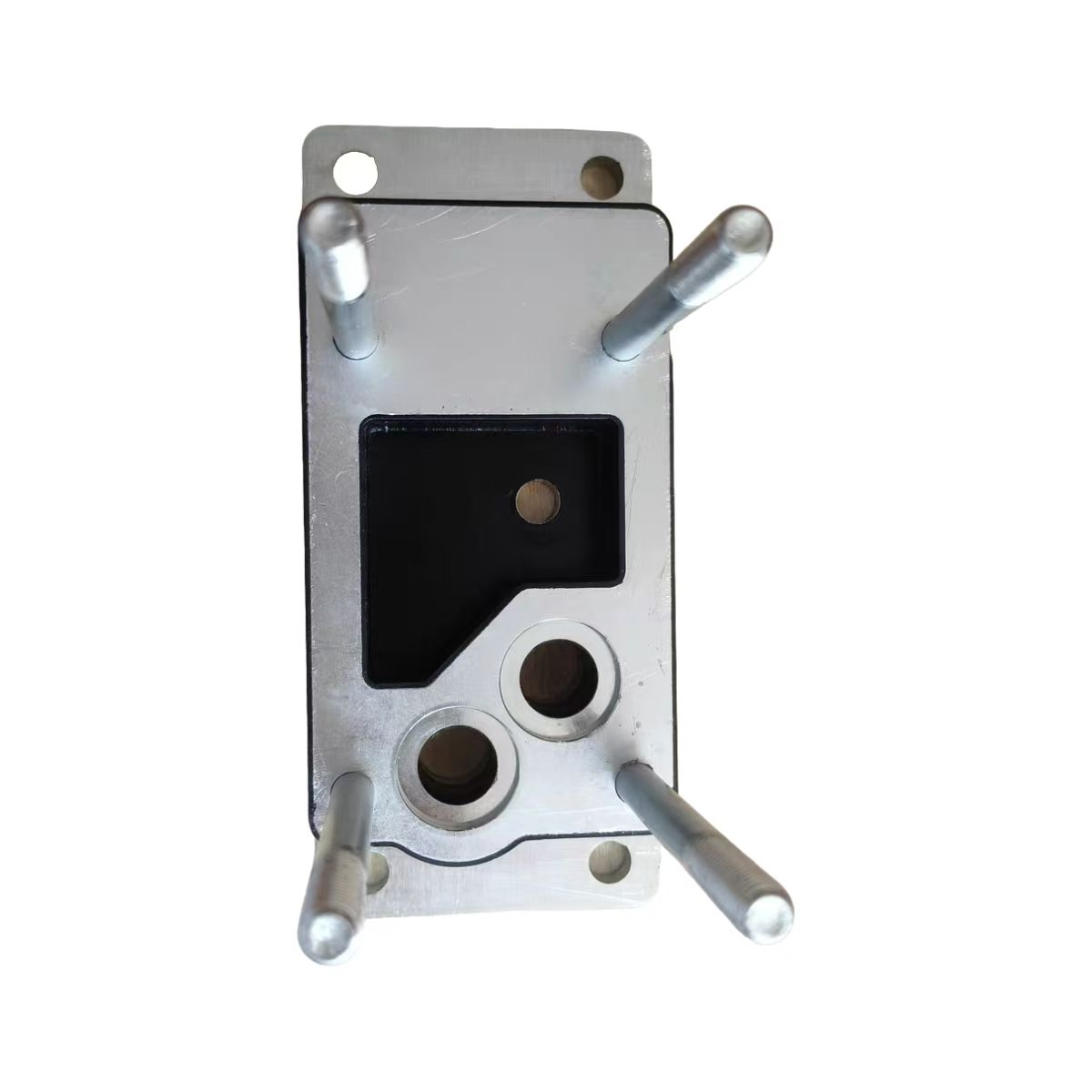

Гэтая амартызацыйная пласціна запавольніка мае кампазітную канструкцыю: пласціна з вугляродзістай сталі Q235, змацаваная з гумовым дэмпфіруючым пластом.

Пласціна з вугляродзістай сталі Q235.Гэтая канструкцыйная сталь забяспечвае цвёрдасць, неабходную для надзейнага мантажу прапарцыйнага клапана. Ён супрацьстаіць выгібу і дэфармацыі пад дзеяннем заціскных сіл крапежных нітаў і вібрацыйных нагрузак ад аўтамабіля. Сталёвая пласціна падтрымлівае дакладную арыентацыю клапана адносна корпуса клапана, гарантуючы, што пнеўматычныя і электрычныя злучэнні застаюцца на адной лініі.

Гумовы дэмпферны пласт.Пласт эластамера паглынае высокачашчынную энергію вібрацыі і пераўтворыць яе ў цяпло, якое рассейваецца праз пласціну. Гэтая гумавая сумесь распрацавана так, каб захоўваць свае дэмпфуючыя ўласцівасці ва ўсім дыяпазоне тэмператур, якія сустракаюцца пры эксплуатацыі цяжкіх грузавікоў, ад халоднага старту зімой да захавання цяпла ад сістэмы запавольвальніка падчас працяглых спускаў.

Перавага кампазітнага дызайну.Злучаючы метал і гуму ў адзінае цэлае, дэмпферная пласціна забяспечвае як структурнае мацаванне, так і вібраізаляцыю ў адным кампактным кампаненце. Гэта пазбаўляе ад неабходнасці асобных мантажных кранштэйнаў і гумовых ізалятараў, што спрашчае зборку клапана і памяншае патэнцыйныя кропкі паломкі.

Сумяшчальныя мадэлі запавольнікаў і прымяненне ў аўтамабілях

Амартызацыйная пласціна гідраўлічнага запавольніка FAST для грузавікоў Shacman сумяшчальная з поўным спектрам мадэляў гідраўлічных запавольнікаў FAST:

1. FH400B (паслядоўнае злучэнне). Мацуецца ў адной лініі з трансмісіяй, падыходзіць для аўтамабіляў, дзе месца дазваляе серыйную ўстаноўку.

2. FH240B. Кампактная мадэль паслядоўнага злучэння для прымянення меншай магутнасці.

3. FHB320B (паралельнае злучэнне). Мацуецца побач з трансмісіяй, захоўваючы інтэрфейс адбору магутнасці (ВОМ).

4. FHB400B. Мадэль з паралельным злучэннем большай ёмістасці.

Гэтыя мадэлі запавольнікаў усталёўваюцца на заводзе або дылерам на:

1. Shacman X5000, X6000, M3000S і іншыя цяжкія грузавікі Shacman

2. Серыя Sinotruk HOWO

3. Аўтобусы Yutong і Yaxing

4. Іншыя маркі камерцыйных аўтамабіляў, якія выкарыстоўваюць рэтардэры FAST

Для майстэрняў і аператараў аўтапаркаў амартызацыйная пласціна рэтардэра забяспечвае адзіны SKU, які ахоплівае некалькі мадэляў рэтардэраў і прыкладанняў транспартных сродкаў, што спрашчае кіраванне запасамі.

Ўстаноўка і абслугоўванне

Замена дэмпфернай пласціны рэтардэра патрабуе ўвагі да дэталяў:

Рэкамендуецца прафесійная ўстаноўка

Праца заключаецца ў разборцы корпуса клапана кіравання запавольнікам. Мы рэкамендуем, каб замену выканаў тэхнік з вопытам абслугоўвання запавольнікаў FAST.

Спецыфікацыя крутоўнага моманту

Крапежныя балты неабходна зацягнуць з указаным момантам з дапамогай дынамаметрычнага ключа. Празмернае зацягванне можа пашкодзіць корпус клапана або дэмпферную пласціну; недастатковая зацяжка дазваляе рух і вібрацыю.

Праверце звязаныя кампаненты

Зняўшы клапан, праверце сам прапарцыйны клапан на наяўнасць пашкоджанняў. Праверце ўшчыльняльнае кольца на цвёрдасць, расколіны або дэфармацыю і пры неабходнасці заменіце.

Тэст функцыянальнасці пасля ўстаноўкі

Пасля зборкі праверце рэтардэр ва ўсіх рэжымах працы з пастаяннай хуткасцю і на кожным этапе тармажэння, каб пацвердзіць нармальную тармазную сілу і адсутнасць уцечак паветра або алею.

Большасць установак можа быць завершана менш чым за адну гадзіну вопытным спецыялістам.

Як Skyond кантралюе і правярае якасць?

Кожная амартызацыйная пласціна гідраўлічнага запавольніка FAST для грузавікоў Shacman, пастаўленая Skyond, правяраецца перад адпраўкай:

Праверка памераў.Размяшчэнне мантажных адтулін, таўшчыня і габарытныя памеры пласціны правяраюцца на адпаведнасць спецыфікацыям OEM, каб забяспечыць правільную ўстаноўку.

Цэласнасць гумовай сувязі. Гумовы пласт правяраецца на належнае злучэнне са сталёвай пласцінай, без пустэч або аддзяленняў.

Аздабленне паверхні.Сталёвая пласціна правяраецца на наяўнасць задзірын, вострых краёў або карозіі, якія могуць паўплываць на ўстаноўку або тэрмін службы.

Тэставанне ўзораў. Выпадковыя ўзоры з кожнай партыі падвяргаюцца выпрабаванням на сціск і вібрацыю для праверкі эфектыўнасці дэмпфавання.

Перадавое вытворчасць у Skyond

Skyond кіруе сучасным вытворчым прадпрыемствам, абсталяваным дакладным абсталяваннем і аўтаматызаванымі вытворчымі лініямі. Наша фабрыка здольная вырабляць дэмпферную пласціну FAST Hydraulic Retarder для грузавікоў Shacman і іншыя дакладныя кампаненты ў адпаведнасці са стандартамі якасці.

Дакладная апрацоўка з ЧПУ. Наша абсталяванне з ЧПУ апрацоўвае рэзку і фарміраванне металічных кампанентаў у адпаведнасці з дакладнымі спецыфікацыямі. Для амартызацыйнай пласціны гэта забяспечвае дакладнае размяшчэнне мантажных адтулін, пастаянную таўшчыню пласціны і належную ўстаноўку на корпусе клапана. Дакладнасць памераў непасрэдна ўплывае на прастату ўстаноўкі і здольнасць пласціны захоўваць выраўноўванне клапана пры вібрацыі.

Аўтаматызаваная зборка і кантроль якасці. Аўтаматызаваныя працэсы памяншаюць чалавечыя памылкі і забяспечваюць нязменную якасць зборкі ва ўсіх серыях. Кожная партыя праходзіць кантроль у некалькі этапаў: ад праверкі сыравіны да выпрабаванняў гатовай прадукцыі.

Спецыяльная лінія для склейвання гумы. Гумовы дэмпфуючы пласт прымацоўваецца да сталёвай пласціны з дапамогай кантраляваных працэсаў, якія забяспечваюць належную адгезію без пустэч і расслаення. Такая цэласнасць злучэння мае вырашальнае значэнне для гашэння вібрацыі пліты на працягу ўсяго тэрміну службы.

Тэставае абсталяванне. Высокадакладныя вымяральныя прылады і электрычныя тэстары правяраюць прадукцыйнасць прадукту ў імітаваных працоўных умовах. Выпадковыя ўзоры з кожнай партыі падвяргаюцца выпрабаванням на сціск і вібрацыю, каб пацвердзіць, што характарыстыкі амартызацыі адпавядаюць спецыфікацыям.

Вытворчая магутнасць. Наш завод падтрымлівае буйнамаштабную вытворчасць для задавальнення масавых заказаў, захоўваючы стабільную якасць. Для аператараў аўтапаркаў і гандлёвых кампаній, якім патрэбны аб'ёмныя пастаўкі, мы можам адпаведна павялічыць вытворчасць.

Глабальная дастаўка і лагістыка

Skyond экспартуе ў Расію, Цэнтральную Азію, Паўднёва-Усходнюю Азію, Афрыку, Паўднёвую Амерыку і іншыя рэгіёны. Наша каманда лагістыкі займаецца:

1. Загрузка кантэйнера з належным замацаваннем, каб прадухіліць пашкоджанне падчас транспарціроўкі

2. Мытная дакументацыя для бесперашкоднага афармлення

3. Маршрут да асноўных партоў для эфектыўнай міжнароднай дастаўкі

Большасць звычайных заказаў на амартызацыйную пласціну гідраўлічнага запавольніка FAST для грузавікоў Shacman адпраўляюцца на працягу 7-45 дзён пасля пацверджання аплаты. Для кліентаў з рэгулярнымі патрабаваннямі мы можам арганізаваць запланаваныя пастаўкі або падтрымліваць запасы на складах экспедытараў для больш хуткай дастаўкі.

Агульныя пытанні

Q1: Якія нумары дэталяў адпавядаюць гэтай дэмпфернай пласціне?

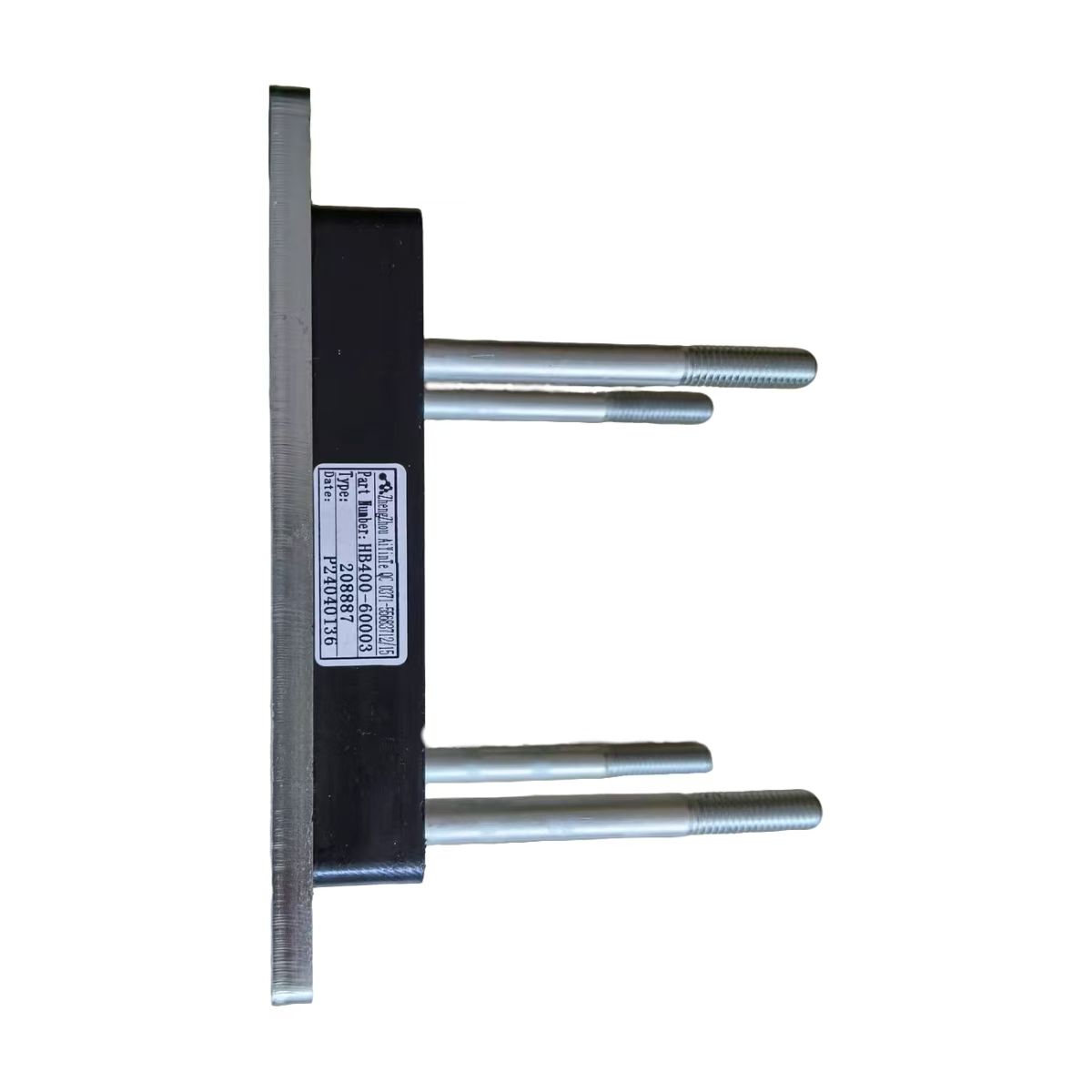

Амартызацыйная пласціна даступная як HB400-60003 і HB400-60002. Поўны прапарцыянальны клапан у зборы з дэмпфернай пласцінай HB400-60001.

Q2: Як пацвердзіць, што гэтая дэмпферная пласціна падыходзіць да майго грузавіка?

Праверце мадэль запавольвальніка на ідэнтыфікацыйнай таблічцы на корпусе запавольвальніка. Сумяшчальныя мадэлі ўключаюць FH400B, FH240B, FHB320B і FHB400B. У якасці альтэрнатывы вы можаце паведаміць VIN вашага аўтамабіля вашаму пастаўшчыку для дакладнага супадзення ў электронным каталогу запчастак FAST або Shacman.

Q3: Што я павінен замяніць разам з дэмпфернай пласцінай?

Праверце прапарцыянальны клапан на наяўнасць пашкоджанняў. Праверце ўшчыльняльнае кольца на прадмет старэння або зносу і пры неабходнасці заменіце яго.

Q4: Ці магу я ўсталяваць гэта самастойна?

У працы задзейнічаны корпус клапана кіравання запавольнікам. Мы рэкамендуем усталяванне тэхнікам з вопытам абслугоўвання запавольнікаў FAST, каб забяспечыць правільны крутоўны момант і праверку функцыянальнасці.
